آنالیز کوانتومتری پرتابل
خدمات کوانتومتری پرتابل و آنالیز PMI پرتابل در آزمایشگاه متالورژی جهاد شریف، برای شناسایی گرید آلیاژ و اندازهگیری درصد عناصر تشکیلدهنده فلزات در محل پروژه انجام میشود.
این آزمون با دستگاه SPECTROTEST ساخت آلمان و بر پایه روش اسپکترومتری نشر نوری انجام شده و برای بررسی قطعاتی مناسب است که امکان انتقال آنها به آزمایشگاه وجود ندارد یا باید بدون جداسازی از خط تولید و تجهیزات صنعتی آنالیز شوند.
- 🔬 اندازهگیری دقیق عناصر آلیاژی فلزات
- 🏭 امکان اجرای آنالیز PMI در محل کارخانه و پروژه
- ⚙️ شناسایی و تأیید گرید قطعات فلزی
- 📊 ارائه نتایج درصد عناصر و ترکیب شیمیایی
- 🇩🇪 استفاده از دستگاه کوانتومتر پرتابل SPECTROTEST آلمان
امکان آنالیز قطعات در ۱۰ پایه فلزی شامل آهن، آلومینیوم، مس، نیکل، کبالت، روی، قلع، سرب، تیتانیوم و منیزیم وجود دارد.
📞 برای دریافت مشاوره فنی، بررسی امکان انجام آزمون و استعلام هزینه کوانتومتری پرتابل، مشخصات قطعه، تعداد نقاط آزمون و محل پروژه را برای کارشناسان جهاد شریف ارسال کنید.

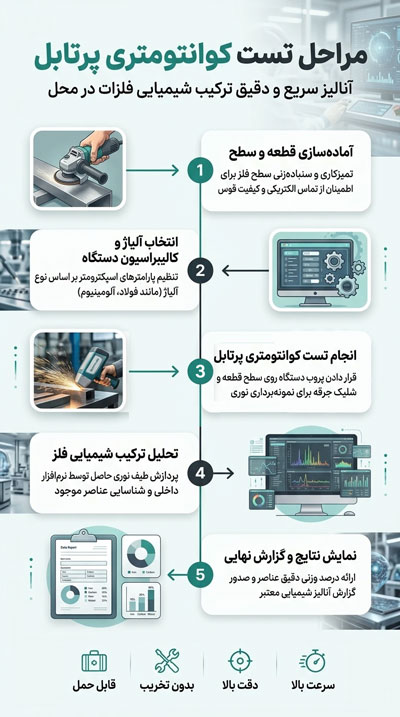

مراحل انجام کوانتومتری پرتابل از درخواست اولیه تا گزارش نهایی
1) بررسی درخواست آزمون
نوع قطعه، جنس احتمالی، تعداد نقاط، عناصر مورد نیاز و محل پروژه بررسی میشود.
2) انتخاب روش و کالیبراسیون
برنامه مناسب براساس پایه فلزی، گرید مورد انتظار و دقت مورد نیاز انتخاب میشود.
3) آمادهسازی سطح
رنگ، زنگ، اکسید، چربی و آلودگیهای سطحی از محل اندازهگیری حذف میشوند.
4) ایجاد قوس
آزمون در حالت مناسب قوس یا جرقه انجام شده و در صورت نیاز، اندازهگیری تکرار میشود.
5) بررسی و تفسیر نتایج
درصد عناصر، گرید احتمالی و انطباق نتایج با معیارهای پذیرش بررسی میشود.
6) ارائه گزارش نهایی
نتایج آزمون در قالب گزارش آنالیز شیمیایی یا گزارش PMI ارائه میشود.
خدمات کوانتومتری پرتابل در یک نگاه
آزمایشگاه متالورژی جهاد شریف خدمات آنالیز کوانتومتری پرتابل را برای شناسایی ترکیب شیمیایی، تشخیص گرید و کنترل اصالت قطعات فلزی در محل پروژه ارائه میکند.
- ✓ آنالیز عناصر آلیاژی در ۱۰ پایه فلزی
- ✓ شناسایی و تأیید گرید آلیاژها
- ✓ امکان اجرای آزمون در کارخانه، سایت و محل نصب
- ✓ اندازهگیری کربن و عناصر مهم در فولادها
- ✓ مناسب برای لوله، فلنج، ورق، میلگرد و قطعات صنعتی
- ✓ ارائه گزارش درصد عناصر و نتیجه آنالیز PMI
📌 پیش از اعزام کارشناس، نوع قطعه، تعداد نقاط، گرید مورد انتظار، محل پروژه و شرایط دسترسی بررسی میشود.
کوانتومتری پرتابل چیست؟
کوانتومتری پرتابل روشی برای اندازهگیری درصد عناصر تشکیلدهنده فلزات و شناسایی گرید آلیاژها در محل است. این روش در بسیاری از پروژههای صنعتی بهعنوان بخشی از فرایند شناسایی مثبت مواد یا PMI استفاده میشود.
PMI مخفف عبارت Positive Material Identification است و برای اطمینان از تطابق جنس واقعی قطعه با نقشه، گواهی متریال، استاندارد پروژه یا گرید سفارشدادهشده انجام میشود.
اساس عملکرد دستگاه کوانتومتر پرتابل بر پایه اسپکترومتری نشر نوری یا OES است. در این روش، قوس یا جرقه الکتریکی باعث برانگیختهشدن اتمهای سطح فلز میشود. نور منتشرشده از عناصر مختلف توسط دستگاه تحلیل شده و درصد عناصر موجود در آلیاژ محاسبه میشود.
🔬 با استفاده از این روش میتوان عناصر آلیاژی مهم را اندازهگیری و گریدهای نزدیک به یکدیگر را با دقت بیشتری تفکیک کرد.
برای آشنایی بیشتر با مبانی این روش، مقاله اساس کار اسپکترومتری نشر نوری را مطالعه کنید.
چه فلزاتی با کوانتومتری پرتابل آنالیز میشوند؟
خدمات آنالیز PMI پرتابل جهاد شریف برای اندازهگیری عناصر آلیاژی در ۱۰ پایه فلزی ارائه میشود:
- ✓ آهن و آلیاژهای پایه آهن Fe
- ✓ آلومینیوم و آلیاژهای آن Al
- ✓ مس، برنج و برنز Cu
- ✓ نیکل و سوپرآلیاژهای پایه نیکل Ni
- ✓ کبالت و آلیاژهای پایه کبالت Co
- ✓ روی و آلیاژهای پایه روی Zn
- ✓ قلع و آلیاژهای پایه قلع Sn
- ✓ سرب و آلیاژهای پایه سرب Pb
- ✓ تیتانیوم و آلیاژهای آن Ti
- ✓ منیزیم و آلیاژهای پایه منیزیم Mg
دامنه عناصر قابل اندازهگیری و حد تشخیص دستگاه برای هر پایه فلزی متفاوت است. به همین دلیل، بهتر است پیش از ثبت سفارش، عناصر مورد نیاز و گرید احتمالی قطعه به کارشناس اعلام شود.
چه قطعاتی با کوانتومتر پرتابل قابل آنالیز هستند؟
دستگاه کوانتومتر پرتابل برای بررسی بسیاری از قطعات فلزی با شکلها و ابعاد مختلف قابل استفاده است. امکان انجام آزمون به هندسه قطعه، صافی سطح، ضخامت، دسترسی به محل آزمون و امکان قرارگیری صحیح پروب بستگی دارد.
- ⚙ لوله، تیوب، فلنج، زانویی و اتصالات
- ⚙ ولو، شیرآلات و تجهیزات تحت فشار
- ⚙ ورق، صفحه و قطعات برشخورده
- ⚙ میلگرد، مفتول و مقاطع فلزی
- ⚙ شفت، چرخدنده و قطعات ماشینکاریشده
- ⚙ مخزن، سازه و تجهیزات نصبشده
- ⚙ قطعات ریختهگری، آهنگری و جوشکاریشده
برای قطعات میلگردی و مفتولی، حداقل قطر اعلامشده حدود ۸ میلیمتر است. ورقهای بسیار نازک، قطعات کوچک و سطوح منحنی باید قبل از پذیرش توسط کارشناس فنی بررسی شوند.
📌 ارسال تصویر قطعه و محل مورد نظر برای آزمون، امکان بررسی سریعتر شرایط انجام آنالیز را فراهم میکند.
مزایای کوانتومتری پرتابل و آنالیز PMI
۱. اندازهگیری کربن و عناصر مهم فولاد
کربن یکی از عناصر تعیینکننده در شناسایی بسیاری از فولادها است. تغییر مقدار کربن میتواند باعث تفاوت در خواص مکانیکی، قابلیت جوشکاری، سختی و نامگذاری گرید شود.
روش OES پرتابل میتواند با استفاده از کالیبراسیون مناسب، علاوه بر عناصر آلیاژی اصلی، عناصری مانند کربن، فسفر، گوگرد، بور و نیتروژن را نیز در محدوده قابل پشتیبانی دستگاه بررسی کند.
۲. اجرای آزمون بدون انتقال قطعه
بسیاری از تجهیزات صنعتی به دلیل وزن، ابعاد، شرایط نصب یا حساسیت عملیاتی قابل انتقال به آزمایشگاه نیستند. کوانتومتری پرتابل امکان انجام آنالیز را در محل کارخانه، پالایشگاه، نیروگاه، کارگاه یا سایت پروژه فراهم میکند.
۳. شناسایی سریع گرید آلیاژ
با اندازهگیری درصد عناصر، میتوان گرید احتمالی قطعه را شناسایی یا انطباق آن با گرید مورد انتظار را کنترل کرد. این قابلیت برای بررسی قطعات بدون مارک، دارای مارک مخدوش یا قطعات مخلوطشده در انبار اهمیت دارد.
۴. کاهش ریسک استفاده از متریال اشتباه
استفاده از آلیاژ اشتباه در خطوط فرایندی، تجهیزات تحت فشار یا قطعات حساس میتواند باعث خوردگی زودرس، شکست، نشتی یا کاهش عمر تجهیز شود. آنالیز PMI به کاهش این ریسک کمک میکند.
۵. امکان بررسی تعداد زیادی قطعه در محل
در پروژههایی که تعداد زیادی لوله، فلنج، ولو یا قطعه فلزی باید کنترل شود، دستگاه پرتابل امکان اجرای برنامه بازرسی در محل را بدون ارسال جداگانه نمونهها به آزمایشگاه فراهم میکند.
تفاوت کوانتومتری پرتابل OES با XRF و LIBS چیست؟
OES، XRF و LIBS سه فناوری مورد استفاده برای شناسایی و آنالیز فلزات هستند. انتخاب روش مناسب به عناصر هدف، دقت مورد نیاز، جنس قطعه و شرایط پروژه بستگی دارد.
| معیار مقایسه | OES پرتابل | XRF دستی | LIBS دستی |
|---|---|---|---|
| روش تحریک | قوس یا جرقه الکتریکی | پرتو ایکس | پالس لیزر |
| اندازهگیری کربن | قابل انجام با کالیبراسیون مناسب | قابل اندازهگیری مستقیم نیست | در برخی دستگاههای تخصصی قابل انجام است |
| آمادهسازی سطح | معمولاً ضروری است | کمتر، بسته به شرایط سطح | بسته به کاربرد و نوع دستگاه |
| اثر روی سطح قطعه | اثر جرقه و سنگزنی محدود | معمولاً بدون اثر قابل مشاهده | اثر بسیار کوچک لیزر |
| کاربرد مناسب | آنالیز کمی و تفکیک دقیقتر گرید | شناسایی سریع بسیاری از آلیاژها | شناسایی سریع با قابلیتهای وابسته به مدل |
📌 هنگامی که اندازهگیری کربن یا تفکیک گریدهای نزدیک فولادی اهمیت دارد، OES پرتابل میتواند گزینه مناسبی باشد. انتخاب نهایی روش باید پس از بررسی نوع قطعه و هدف آزمون انجام شود.

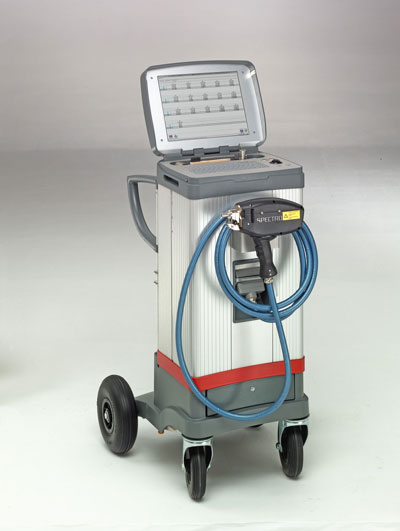

عملکرد دستگاه کوانتومتر پرتابل SPECTRO
دستگاه کوانتومتر پرتابل با استفاده از فناوری طیفسنجی نشر نوری، سطح فلز را تحت تحریک قرار داده و عناصر موجود در آلیاژ را بر اساس طیف نوری اختصاصی آنها شناسایی میکند. پس از انجام اندازهگیری، درصد عناصر تشکیلدهنده نمونه با سرعت بالا محاسبه شده و ترکیب شیمیایی آلیاژ در اختیار کارشناس قرار میگیرد.
این فرآیند امکان شناسایی دقیق عناصر آلیاژی و تعیین گرید فلز را بدون نیاز به انتقال قطعه به آزمایشگاه فراهم میکند. در نتیجه، قطعات بزرگ، تجهیزات نصبشده، خطوط لوله، مخازن، سازههای فلزی و ماشینآلات صنعتی را میتوان در همان محل بهرهبرداری مورد ارزیابی قرار داد.
مزایای صنعتی PMI
کوانتومتر پرتابل SPECTRO به دلیل سرعت بالا، قابلیت حمل و امکان انجام آزمون در محل، راهکاری مؤثر برای پروژههایی است که توقف تجهیزات یا جابهجایی قطعات در آنها هزینهبر یا دشوار است. این دستگاه امکان غربالگری سریع تعداد زیادی قطعه، کنترل مواد ورودی، شناسایی اختلاط متریال و تأیید گرید آلیاژها را فراهم میکند.
استفاده از این تجهیز میتواند از نصب قطعات نامنطبق، بهکارگیری آلیاژ اشتباه، بروز خوردگی زودرس، کاهش استحکام و وقوع شکستهای ناگهانی جلوگیری کند. به همین دلیل، آنالیز کوانتومتری پرتابل یکی از خدمات مهم در برنامههای کنترل کیفیت، بازرسی فنی و مدیریت یکپارچگی تجهیزات صنعتی به شمار میرود.
کاربردهای آنالیز کوانتومتری پرتابل
این روش در صنایع نفت، گاز و پتروشیمی، پالایشگاهها، نیروگاهها، صنایع فولاد و ریختهگری، خودروسازی، معادن، صنایع دریایی، خطوط انتقال، مخازن تحت فشار، ساخت تجهیزات و پروژههای عمرانی و فلزی کاربرد گستردهای دارد.
از مهمترین کاربردهای آن میتوان به شناسایی گرید لولهها، فلنجها، شیرآلات، اتصالات، ورقها، پروفیلها، قطعات ریختگی، الکترودها، فیلرهای جوشکاری و تجهیزات تحت فشار اشاره کرد.
اطمینان از متریال، پیش از ورود به بهرهبرداری
آزمایشگاه متالورژی جهاد دانشگاهی صنعتی شریف با برخورداری از دستگاه کوانتومتر پرتابل SPECTRO و کارشناسان متخصص، خدمات آنالیز شیمیایی فلزات را با رویکردی صنعتی، دقیق و مبتنی بر نیاز پروژه ارائه میدهد.
سرعت در ارائه نتایج، امکان حضور در محل، پوشش ۱۰ پایه فلزی و قابلیت شناسایی طیف گستردهای از آلیاژها، این خدمت را به انتخابی مطمئن برای واحدهای کنترل کیفیت، بازرسی فنی، تعمیرات، مهندسی و بهرهبرداری تبدیل کرده است.
با آنالیز کوانتومتری پرتابل، جنس واقعی متریال را پیش از نصب، تعمیر یا بهرهبرداری شناسایی کنید؛ زیرا در صنعت، یک انتخاب اشتباه در آلیاژ میتواند هزینهای بسیار بیشتر از یک آزمون دقیق به همراه داشته باشد.
