ضخامت سنجی پرتابل

ضخامت‌سنجی پرتابل (Portable Coating Thickness Measurement) یکی از پرکاربردترین روش‌های آزمون‌های غیرمخرب (Non-Destructive Testing یا NDT) برای ارزیابی کیفیت پوشش‌های محافظ بر روی قطعات فلزی است. در این روش، ضخامت پوشش بدون نیاز به برش، نمونه‌برداری یا ایجاد هرگونه آسیب در قطعه اندازه‌گیری می‌شود؛ به همین دلیل، پس از انجام آزمون، قطعه همچنان قابل استفاده بوده و هیچ تغییری در خواص یا عملکرد آن ایجاد نمی‌شود.

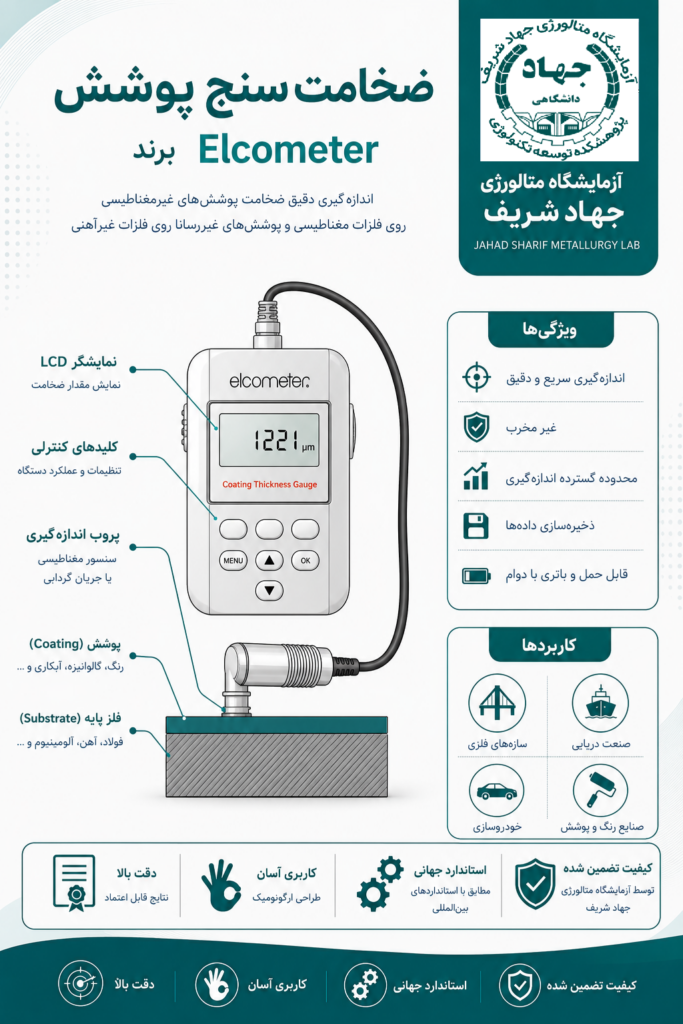

در ضخامت‌سنجی پرتابل، یک پروب (Probe) بر روی سطح پوشش قرار می‌گیرد و دستگاه با بهره‌گیری از اصول فیزیکی مانند القای مغناطیسی (Magnetic Induction) برای زیرلایه‌های آهنی و جریان‌های گردابی (Eddy Current) برای زیرلایه‌های غیرآهنی، فاصله بین سطح پوشش و فلز پایه را اندازه‌گیری می‌کند. این فاصله در واقع همان ضخامت پوشش است که معمولاً با واحد میکرومتر (µm) و در برخی صنایع با واحد میل (mil) نمایش داده می‌شود. بسته به نوع دستگاه، نتیجه اندازه‌گیری تنها در چند ثانیه بر روی نمایشگر ظاهر شده و در بسیاری از مدل‌ها امکان ذخیره، پردازش و انتقال داده‌ها نیز وجود دارد.

این روش به دلیل سرعت بالا، دقت مناسب، سهولت استفاده و قابلیت حمل دستگاه، امروزه به یکی از رایج‌ترین روش‌های کنترل کیفیت پوشش‌ها در صنایع مختلف تبدیل شده است. برخلاف روش‌های آزمایشگاهی که نیازمند نمونه‌برداری یا انتقال قطعه به آزمایشگاه هستند، ضخامت‌سنج‌های پرتابل امکان انجام اندازه‌گیری را مستقیماً در محل نصب تجهیزات، خطوط تولید، کارگاه‌ها و پروژه‌های صنعتی فراهم می‌کنند. این ویژگی موجب کاهش زمان بازرسی، حذف هزینه‌های ناشی از تخریب نمونه و افزایش سرعت تصمیم‌گیری در فرآیند کنترل کیفیت می‌شود.

ضخامت‌سنجی پرتابل در صنایع نفت، گاز، پتروشیمی، نیروگاهی، خودروسازی، صنایع دریایی، ساختمان، پل‌سازی، مخازن تحت فشار، خطوط لوله، صنایع رنگ و پوشش، کارگاه‌های گالوانیزه و شرکت‌های بازرسی فنی کاربرد گسترده‌ای دارد. در تمامی این صنایع، اندازه‌گیری دقیق ضخامت پوشش نقش مهمی در اطمینان از انطباق محصول با استانداردهای فنی، افزایش مقاومت در برابر خوردگی، کنترل کیفیت فرآیند پوشش‌دهی و افزایش طول عمر تجهیزات ایفا می‌کند.

با وجود مزایای فراوان، باید توجه داشت که ضخامت‌سنج پرتابل تنها ضخامت پوشش را اندازه‌گیری می‌کند و قادر به تعیین نوع، جنس یا ترکیب شیمیایی پوشش نیست. همچنین عملکرد صحیح دستگاه مستلزم انتخاب روش اندازه‌گیری مناسب، کالیبراسیون صحیح و رعایت شرایط استاندارد آزمون است تا نتایج از دقت و قابلیت اطمینان کافی برخوردار باشند. این موضوع نشان می‌دهد که علاوه بر کیفیت دستگاه، تخصص و تجربه اپراتور نیز نقش مهمی در دستیابی به نتایج دقیق و قابل استناد دارد.

ضخامت سنج پرتابل چگونه کار میکند؟

۲. روش جریان‌های گردابی (Eddy Current)

زمانی که فلز پایه غیرآهنی و رسانای الکتریکی باشد، مانند:

• آلومینیوم
• مس
• برنج
• برنز
• تیتانیوم
• منیزیم

از روش جریان‌های گردابی استفاده می‌شود.

در این روش، پروب میدان مغناطیسی متناوبی تولید می‌کند که باعث ایجاد جریان‌های الکتریکی بسیار کوچکی (جریان‌های گردابی) در سطح فلز پایه می‌شود. ضخامت پوشش بر شدت و نحوه تشکیل این جریان‌ها تأثیر می‌گذارد. دستگاه با تحلیل تغییرات جریان‌های گردابی، فاصله تا فلز پایه و در نتیجه ضخامت پوشش را محاسبه می‌کند.

این روش برای اندازه‌گیری پوشش‌های عایق روی فلزات غیرآهنی مناسب است، مانند:

• رنگ روی آلومینیوم
• رنگ روی مس
• پوشش آنودایز آلومینیوم
• پوشش‌های پلیمری
• پوشش‌های سرامیکی نازک

برای مثال، در صنعت هوافضا یا خودروسازی، ضخامت رنگ روی قطعات آلومینیومی معمولاً با روش جریان‌های گردابی اندازه‌گیری می‌شود.

چرا اندازه‌گیری ضخامت پوشش اهمیت دارد؟

پوشش‌های صنعتی با اهداف مختلفی مانند محافظت از فلز در برابر خوردگی، افزایش مقاومت به سایش، بهبود ظاهر، ایجاد عایق الکتریکی یا حرارتی، افزایش مقاومت شیمیایی و افزایش طول عمر قطعات بر روی سطوح فلزی اعمال می‌شوند. با این حال، صرف وجود یک پوشش بر روی سطح به معنای عملکرد مناسب آن نیست؛ بلکه ضخامت پوشش یکی از مهم‌ترین عوامل تعیین‌کننده کارایی و دوام آن محسوب می‌شود. به همین دلیل، اندازه‌گیری ضخامت پوشش یکی از اساسی‌ترین مراحل کنترل کیفیت در فرآیندهای پوشش‌دهی است.

ضخامت هر پوشش توسط استانداردها، مشخصات فنی (Specification) یا الزامات کارفرما تعیین می‌شود و باید در محدوده مشخصی قرار گیرد. اگر ضخامت از این محدوده کمتر یا بیشتر باشد، عملکرد پوشش تحت تأثیر قرار گرفته و ممکن است نتواند وظیفه حفاظتی خود را به‌درستی انجام دهد.

اگر ضخامت پوشش کمتر از مقدار استاندارد باشد، پوشش قادر نخواهد بود به‌طور کامل از فلز پایه محافظت کند. در چنین شرایطی:

• مقاومت در برابر خوردگی کاهش می‌یابد و عوامل خورنده مانند رطوبت، اکسیژن، نمک‌ها و مواد شیمیایی راحت‌تر به فلز پایه نفوذ می‌کنند.
• طول عمر قطعه کاهش می‌یابد و نیاز به تعمیر یا تعویض زودهنگام افزایش پیدا می‌کند.
• احتمال زنگ‌زدگی، اکسیداسیون و خوردگی موضعی بیشتر می‌شود.
• در پوشش‌های رنگی، ممکن است پوشش نتواند سطح را به‌طور کامل بپوشاند و نقاطی از فلز بدون حفاظت باقی بماند.
• در پوشش‌های گالوانیزه، کاهش ضخامت به معنای کاهش جرم روی و در نتیجه کاهش زمان حفاظت کاتدی است.
• مقاومت سایشی پوشش نیز کاهش یافته و در اثر اصطکاک، پوشش سریع‌تر از بین می‌رود.

برای مثال، اگر ضخامت پوشش گالوانیزه یک سازه فولادی کمتر از مقدار تعیین‌شده در استاندارد باشد، احتمال خوردگی سازه در محیط‌های مرطوب یا صنعتی به‌طور قابل توجهی افزایش می‌یابد.

برخلاف تصور رایج، افزایش ضخامت پوشش همیشه به معنای کیفیت بهتر نیست. ضخامت بیش از حد نیز می‌تواند مشکلات متعددی ایجاد کند، از جمله:

• افزایش تنش‌های داخلی در پوشش که ممکن است منجر به ترک‌خوردگی شود.
• احتمال پوسته‌شدن یا جدا شدن پوشش از سطح به دلیل کاهش چسبندگی.
• افزایش احتمال ایجاد ترک‌های ریز (Microcracks) که مسیر نفوذ عوامل خورنده را فراهم می‌کنند.
• در رنگ‌های صنعتی، ضخامت زیاد باعث خشک نشدن کامل لایه‌های زیرین، ایجاد چروک، حباب یا کاهش کیفیت ظاهری می‌شود.
• افزایش وزن قطعه در کاربردهایی که وزن اهمیت دارد، مانند صنایع هوافضا یا خودروسازی.
• افزایش مصرف مواد اولیه و در نتیجه افزایش هزینه‌های تولید.
• در برخی قطعات دقیق، ضخامت زیاد پوشش باعث تغییر ابعاد، کاهش تلرانس‌های مونتاژی یا اختلال در عملکرد قطعه می‌شود.

به همین دلیل، در بسیاری از استانداردهای بین‌المللی علاوه بر حداقل ضخامت مجاز، حداکثر ضخامت قابل قبول نیز تعیین شده است.

عوامل مؤثر بر دقت اندازه‌گیری

اگرچه ضخامت‌سنج‌های پرتابل دقت بالایی دارند، اما عوامل مختلفی می‌توانند بر نتایج تأثیر بگذارند، از جمله:

• زبری سطح قطعه
• انحنای زیاد قطعه
• نزدیک بودن محل اندازه‌گیری به لبه‌ها
• ضخامت کم فلز پایه
• وجود آلودگی، گردوغبار یا رطوبت روی سطح
• کالیبره نبودن دستگاه
• نحوه قرارگیری پروب (عدم تماس عمود بر سطح)
• ارتعاش یا حرکت قطعه هنگام اندازه‌گیری

به همین دلیل، پیش از انجام آزمون، دستگاه باید با استفاده از فویل‌های استاندارد (Calibration Foils) و نمونه مرجع (Zero Plate یا Calibration Plate) کالیبره شود تا نتایج از دقت و قابلیت اطمینان کافی برخوردار باشند.

ضخامت‌سنجی پرتابل با استفاده از روش‌های القای مغناطیسی و جریان‌های گردابی، بدون ایجاد کوچک‌ترین آسیب به قطعه، ضخامت انواع پوشش‌ها را با دقت و سرعت بالا اندازه‌گیری می‌کند. انتخاب روش اندازه‌گیری بر اساس جنس فلز پایه انجام می‌شود و در دستگاه‌های پیشرفته، این فرآیند به‌صورت خودکار صورت می‌گیرد تا نتایجی دقیق و قابل اعتماد حاصل شود. سرعت بالا، سهولت استفاده، قابلیت حمل و امکان انجام آزمون در محل، این روش را به یکی از مهم‌ترین ابزارهای کنترل کیفیت پوشش‌ها در صنایع مختلف تبدیل کرده است.

در آزمایشگاه متالورژی جهاد دانشگاهی شریف، خدمات ضخامت‌سنجی پرتابل توسط کارشناسان مجرب و باسابقه و با بهره‌گیری از تجهیزات کالیبره‌شده و مطابق با استانداردهای بین‌المللی انجام می‌شود. تجربه تخصصی کارشناسان، تسلط کامل بر روش‌های اندازه‌گیری و دقت بالا در انجام آزمون‌ها، نتایجی قابل استناد و مطمئن را برای ارزیابی کیفیت پوشش‌ها و تصمیم‌گیری‌های فنی در اختیار صنایع و کارفرمایان قرار می‌دهد.
