تست کشش سیم بکسل در آزمایشگاه خواص مکانیکی جهاد شریف بر روی انواع سیم بکسل تا تناژ 200 ton طبق استانداردهای ملی و بین المللی انجام می شود. همچنین آزمون های ابعادی استرند و کابل نیز قابل انجام است. نمونه پس از آماده سازی و تهیه گوشواره یا سوکت مخصوص دو طرفه، تحت آزمون کشش قرار می گیرد.
تست کشش یا نیروی شکست سیم بکسل

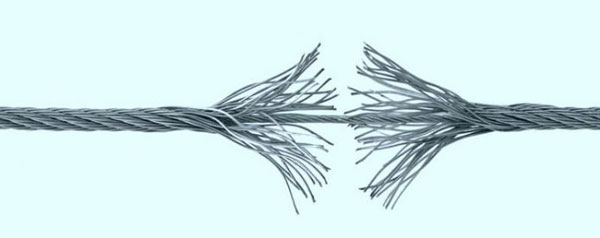

سیم بکسل آماده شده به طول کمتر از یک متر طبق استاندارد آزمون نظیر ASTM A931 تحت آزمون کشش تک محوری قرار می گیرد. پس از پاره شدن سیم بکسل بالاترین نیرویی که تحمل کرده است تحت عنوان نیروی شکست یا گسیختگی (Breaking Force) گزارش می شوذ. حداقل نیروی مورد نیاز با توجه به شکل و قطر استرند و طناب در استاندارد محصول مشخص شده است. انطباق با گرید مورد نظر در صورت درخواست مشتری داخل گزارش نهایی آزمایشگاه قید می شود.
تست کشش سیم های نازک مورد استفاده در رشته یا استرند

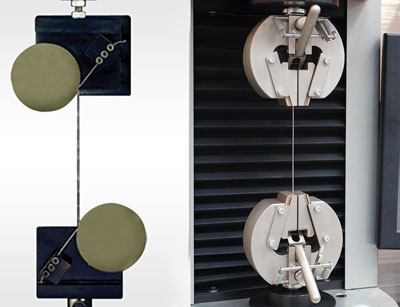

انجام آزمون کشش بر روی سیم یا وایرهای تشکیل دهنده رشته یا طناب فلزی نیز امکان پذیرش است. سیم نازک قبل یا پس از پیچیده شدن بصورت مجزا تحت آزمون کشش قرار می گیرد. به منظور تست کشش سیم های نازک کمتر از یک میلیمتر، حدود یک متر از سیم حول فک های قرقره ای دستگاه کشش پیچیده شده و تحت آزمون قرار می گیرد. سیم های با قطر بیشتر بصورت مستقیم داخل فک دستگاه سفت می شوند. استحکام کششی سیم از تقسیم نیروی شکست بر سطح مقطع آن قابل اندازه گیری است.
هزینه تست کشش سیم بکسل
تعرفه قیمت تست کشش و آماده سازی سیم بکسل به شرح زیر است:
| نام آزمون | قیمت (تومان) |
|---|---|
| کشش سیم بکسل تا سایز 20 میلیمتر (بدون آماده سازی) | 750,000 |
| کشش سیم بکسل بالاتر از سایز 20 میلیمتر (بدون آماده سازی) | 1,200,000 |
| آماده سازی کشش سیم بکسل | 700,000 |
استانداردهای تست سیم بکسل
استانداردهای مختلف ملی ایران و بین المللی آمریکا و آلمان جهت بررسی خواص مکانیکی و ابعادی انواع سیم بکسل و استرند وجود دارد. در ادامه مهم ترین و پرکاربردترین استاندارد ها معرفی شده است:
ASTM A1023/A1023M) استاندارد امریکایی رشته های طناب فولاد کربنی برای کاربردهای عمومی
ASTM A193) استاندارد امریکایی تست کشش رشته ها و طناب های فولادی
ISO 2408) استاندارد بین المللی الزامات رشته های فولادی بدون پوشش و پوشش دهی شده
استاندارد (API SPEC 9A مشخصات و ملزومات کابلهای فلزی (سیم بکسل) در صنایع نفت و گاز
API SPEC 9A) استاندارد و نکات فنی و ایمنی اسلینگ ها، تسمه و زنجیرهای جابجایی بار
EN 12385) استاندارد اروپایی سیم بکسل‌های فولادی
DIN 3055) استاندارد آلمانی سیم بکسل‌های فولادی
- استاندارد ملی ایران شماره 14129) طناب های سیمی فولادی، واژه نامه -معرفی و طبقه بندی
نحوه آماده سازی سیم بکسل (اسلینگ) جهت تست کشش
دو سر کابل یا سیم بکسل به روش های مختلف بصورت حلقه ای، گوشواره ای یا سوکتی بصورت اسلینگ آماده می شود. معمولاً از فلز آلومینیوم یا سرب جهت تهیه قالب مناسب و محکم دور رشته های سیم استفاده می شود. در ادامه اجزای مختلف مورد استفاده در تهیه سیم بکسل آماده تست کششی معرفی شد است:
سوکت
در دو سر استرند سیم بکسل اتصالاتی مخصوص وصل شدن به گیره یا قلاب یا شفت و موارد مشابه تعبیه می شود که به آن سوکت گفته می شود. این اتصال توسط روش های مختلف نظیر پیچ، پرچ، پرس و غیره به رشته های کابل محکم می شود. همچنین می توان از چسب مخصوص جهت اتصال سوکت به کابل استفاده کرد.
بست
ساده ترین روش اتصال سیم بکسل استفاده از بست فلزی است که توسط پیچ به رشته سیم یا کابل محکم می شود. اما ممکن است در کابل های قطور با تناژ بالا جواب ندهد. به همین علت از روش پرس کردن با سرب و آلومینیوم یا چسب مخصوص کابل استفاده می شود.
بوش پرس
بوش پرس سیم بکسل در اشکال گوناگون تولید می شود. اما شکل معمول آن به صورت استوانه ای است. جنس این بوش ها اغلب اوقات آلومینیوم و از آلیاژ های نرم مانند سرب می باشد تا در زمان پرس استرند حداکثر درگیری را با مفتول های کابل داشته باشد.
گوشواره

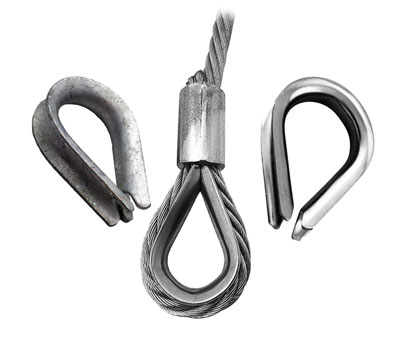

به منظور افزایش مقاومت کششی اسلینگ سیم بکسل، از گوشواره استفاده می شود. این قطعه از جنس فولاد پرکربن با استحکام کششی و مقاومت سایشی بالا بوده تا از سایش مفتول‌های کابل توسط اتصالات جلوگیری کند.
